PROFIBUS DP/PA链路器--北京鼎实创新科技股份有限公司

DPPA链路器在获取PA网络信息的基础上，单独建立一个链接（PA网络），自动与PA从站进行通信。这样DP与PA信号将不再是透明转换，也就不再受两个网络通信速率不一致的限制，DP侧波特率可以根据工程需要自由设置。

一般的DPPA链路器由两部分组成：DP通信适配器+DPPA耦合器。

DP通信适配器在DP侧是一个PROFIBUS-DP从站，自适应波特率9.6K~12M。适配器通过机内总线扩展连接其它功能模块。

DPPA耦合器的作用是DP信号与PA信号的转换，单纯实现DP通信网段到PA通信网段的报文物理层转换。

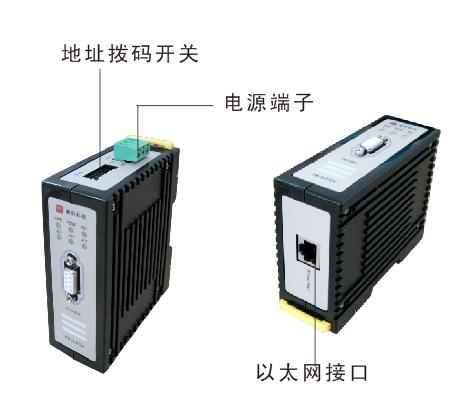

鼎实DPPA链路器内部集成了DP适配器与DPPA耦合器的功能，是一体化紧凑型的DPPA链路器。

1：DP侧波特率不受PA侧限制可高达500K~12M且不必修改网络参数

2：DPPA链路器实时向主站报告PA网络状态

3：主站和PA从站之间的DP V1数据可以在链路器中透明传输

4：支持多数PROFIBUS主站厂家配置软件方便实现PA网段配置

技术指标
PROFIBUS DP侧
波特率	自适应：9.6-12M bit/s
协议标准	符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006
DPPA链路器自身的DP通信数据	DP V0输出数据：4字节；DP V0输入数据：6字节； DP V1读写数据：240字节/索引（Index）。
PROFIBUS PA侧
波特率	31.25K bit/s
PA设备数量	≤31（实际项目中还会受到PA网络负载、通信距离、分支数量及长度等因素影响。）
单个PA设备通信数据量	DP V0数据：输出数据≤244字节，输入数据≤244字节。 DP V1读写数据：240字节/索引（Index）。
PA总线输出电流	最大500mA
PA总线输出电压	28~29V
产品供电
电源电压	24V DC（±20%），双路电源冗余供电。
输入电流	180mA（24V供电PA空载）~1A（24V供电PA侧输出500mA）
电磁兼容性
静电放电	IEC61000-4-2，接触放电4KV，空气放电8KV。
电快速脉冲群	IEC61000-4-4，3KV。
浪涌抗扰度	IEC61000-4-5，线线1KV，线地2KV。
环境温度
运输与存储	-40°C~+70°C
工作温度与湿度	温度：-25°C~+60°C；湿度：5~95%（无结露）。
外形尺寸与安装
外形尺寸	（宽）92mm×（高）137mm×（厚）60mm
安装方式	35mm导轨安装
防护等级	IP20

火电、核电、烟草、制药、冶金、水泥等行业，通过该产品将PROFIBUS PA仪表接入DP主站，DCS、PLC等。
