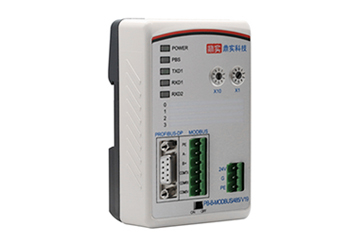

PROFIBUS转MODBUS/RTU总线桥，在PROFIBUS一侧是PROFIBUS从站，在MODBUS/RTU一侧既可以做主站，也可以做从站。总线桥不需要PROFIBUS主站的编程，只需在主站组态软件（如STEP7）中对总线桥进行配置即可。
本产品为工业自动化领域的MODBUS/RTU设备接入PROFIBUS总线提供灵活简便的解决方案，满足MODBUS/RTU设备（如：电力测量及保护仪表、变频器、伺服系统、电子秤、条码器、分析仪表、传感器、小型PLC等）接入西门子、ABB控制系统（如：西门子S7-300、-400PLC系统，ABB的800F系统等）的连网要求。
1. 作为PROFIBUS从站，支持PROFIBUS-DP/V0 协议，符合 GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第 3 部分：PROFIBUS 规范；
2. PROFIBUS波特率自适应，最大波特率 12M；
3. PROFIBUS 输入/输出数量可自由设定，最大 PROFIBUS 输入/输出；
① Input Bytes + Output Bytes ≤488 Bytes
② Max Input Bytes ≤244 Bytes
③ Max Output Bytes ≤244 Bytes
4. MODBUS/RTU侧可以做主站也可以做从站，通过产品背面的拨码进行选择。
5. 支持 01H、02H、03H、04H、05H、06H、0FH、10H 功能；
6. MODBUS 协议接口是标准RS232 或 RS485 接口，半双工；波特率： 2400、4800、9600、19.2K、38.4K、 57.6K 可选；校验位(8 位无校验 1 停止位、8 位偶校验 1 停止位、8 位奇校验 1 停止位、8 位无校验 2停止位)可选。
7. 电源电压：24 VDC(±20％)；
8. 额定电流：92 mA (24 VDC 时)
9. 环境温度：
运输和存储：-40℃～+70℃
工作温度：-20℃～+55℃
10. 工作相对湿度：5~95%
11. 外形尺寸：（宽）70mm×（长）112mm×（厚）42.5mm；
12. 安装方式：35mm 导轨；
13. 防护等级：IP20；
14. 重量：约 250g。
行业应用
电厂应用：平朔煤矸石电厂、秦岭电厂
能源应用：天然气监测站、廊坊管道
轨道交通：北京地铁、上海地铁
冶金应用：土耳其钢厂、八一钢厂
水泥建材：蒙西水泥
产品案例
关键字： 电力、SCADA监控系统、PROFIBUS总线桥
项目名称： 某电力自动控制系统
使用产品： PB-B-MODBUS232/485
连接产品： 西门子S7-400 PLC（主站）、现场是许继的继电保护装置和直流屏
实现功能： 在该SCADA(Supervisory Control And Data Acquisition)监控系统中，Siemens S7- 400 PLC和上位机WINCC通过鼎实PB-B-MODBUS，顺利读取仪表中温度测量值、设定值等，然后通过远程设置继电保护装置和直流屏设备中的数据，实现了对现场的控制和操作。
项目名称： 某卷烟厂的应用
使用产品： PB-B-MODBUS485
连接产品： 主站是西门子S7-300PLC,现场连接的MODBUS设备是空调机组
实现功能： PLC通过北京鼎实的PB-B-MODBUS总线桥对若干台空调机组的重要运行数据（包括蒸发器压力和温度、冷凝器压力和温度、电流、电压、冷凝供水温度、机组状态报警以及设备的启动和停止）进行监控。
效果分析： 北京鼎实PB-B-MODBUS总线桥可以方便将各品牌的空调机组PLC集成到P ROFIBUS网络中，并确保信息的实时、准确。
项目名称： 土耳其某钢厂项目
使用产品： PB-B-MODBUS485
连接产品： 控制系统采用西门子DCS-PCS7系统，硬件采用冗余414CPU，有五个ET200M子站构成。在整个空分系统中，除空分本体外，另有三台重要的单体设备，分别是ATL AS COPC O空气增压机、英格索兰的原料增压机、以及沈阳鼓风机厂的循环增压机，通讯协议为MODBUS-RTU口通过PB-B-MODBUS485接入PROFBUS的PCS7中。
效果分析： 该系统自运行以来，PLC与空气增压机、 原料增压风机、风机循环增压机之间通讯一直很正常，未出现过任何软、硬件故障以及其它干扰现象，有效地保证了自动控制系统的正常运行,赢得了国际同行的广泛赞誉。
项目名称： 宝钢硅钢片生产线
使用产品： PB-B-MODBUS485
连接产品： 主站用的是东芝的V3000s3pu55b PLC,组态软件用的是SyCon,监控软件用的是TMEIC-V-TOOL SYS，现场接的是开利冷机30HXC190
实现功能： 实现了该硅钢四条生产线的PROFIBUS总线系统通信问题。
效果分析： 本项目功能实现的一个关键点是总线桥在SyCon软件中的访问ModBus从站的一些参数的设置。通过鼎实产品，不需要用单独的软件配置再下载，这样极大的减轻了组态人员的时间和精力。
|
序号 |
产品型号 |
产品概述 |
订货号 |
供货信息 |
|
1 |
PB-B-MODBUS485/V19 |
485接口，新款 |
PBBMOD4851910X |
现货 |
|
2 |
PB-B-MODBUS232/V19 |
232接口，新款 |
PBBMOD2321910X |
现货 |
|
3 |
PB-B-MODBUS485 |
485接口，旧款 |
PBBMOD485XX10X |
停产 |
|
4 |
PB-B-MODBUS232 |
232接口，旧款 |
PBBMOD232XX10X |
停产 |
